点胶机系列

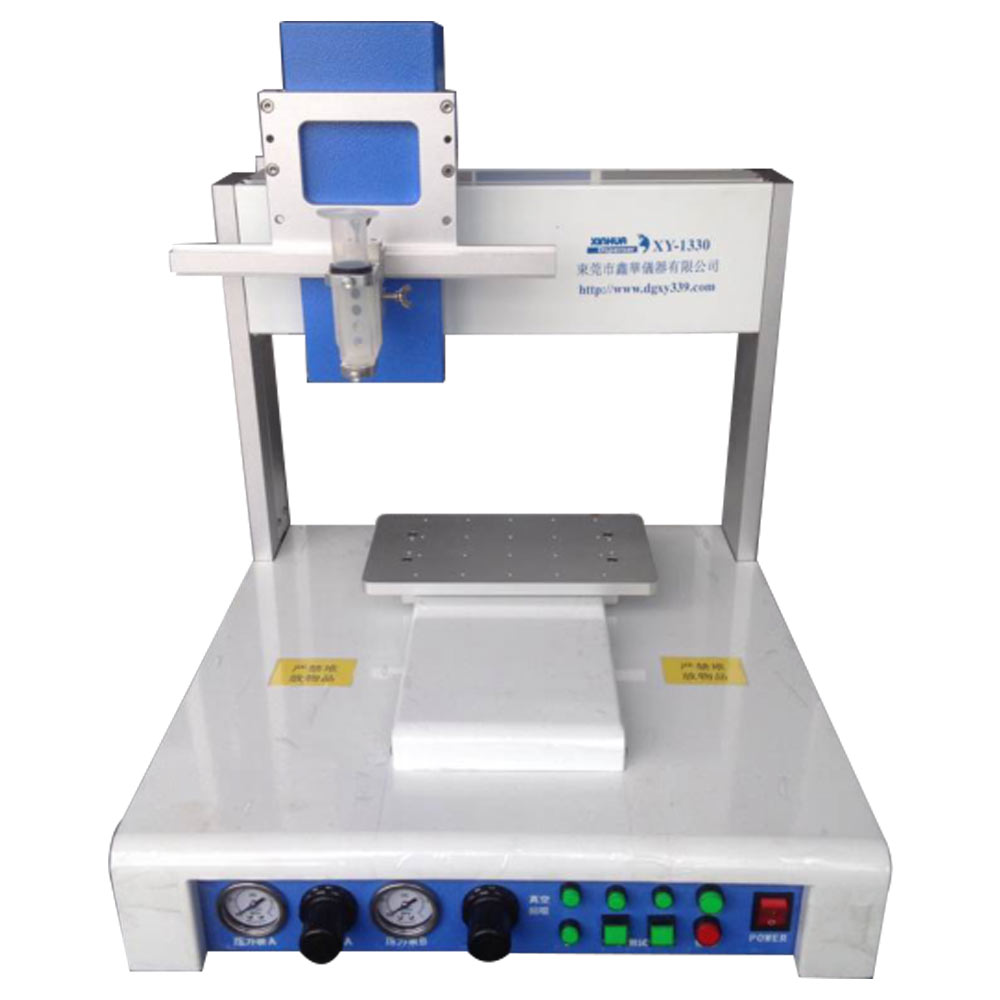

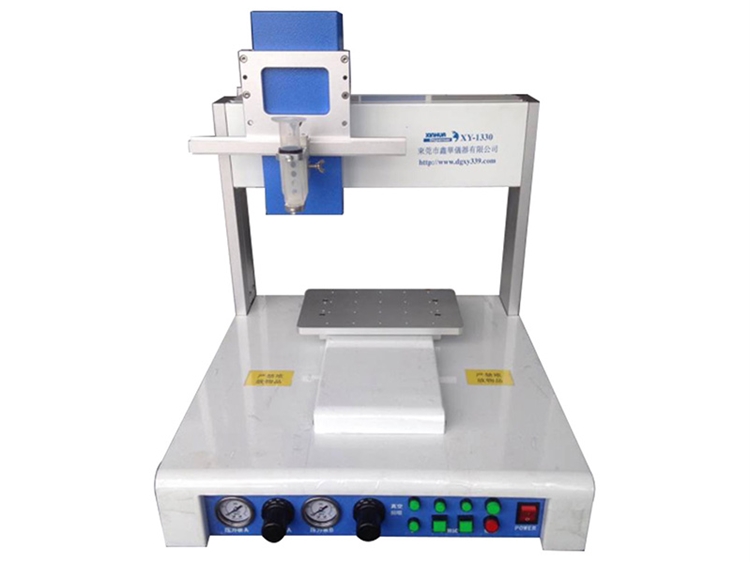

XY-1330全自动点胶机
  • XY-1330全自动点胶机

XY-1330全自动点胶机

所属类别:点胶机系列

产品规格:
XY-1330

详情说明
产品视频

产品介绍

外形/规格:

·有效行程:X轴:300mm(点胶头左右移动)

Y轴:300mm(工作台前后移动)

Z轴:120mm (点胶头上下移动)

·最高速度:X轴:500mm/sec

Y轴:500mm/sec

Z轴:300mm/sec

·运动精度:± 0.03MM

·驱动方式:步进电机+导轨

·面板控制:程序选择,操作按钮,急停

·编程界面:文本显示器

·界面控制:位置调整,微进,程序选择                 ·外接方式:可接SD卡上传或下载

·最大承重:工作台:15kgs                            ·程序容量:视SD卡大小而定

Z轴:4kgs                             ·电源:AC220V

·控制方式:点到点,直线到圆弧差补                   ·外型尺寸:490mm(左右)

·可划图形:线,园,弧;连续划线;点滴,注胶                     525mm(前后)

·机器配置:高精密微步进马达 日本信浓                         610mm(高)

高精密运动驱动器 深圳雷赛            ·整机重量:40kgs

高精密线性导轨 台湾上银

高精密运动滑块 台湾上银

高精密滚珠丝杆 台湾上银

高精密同步传动带 美国盖茨

高精密调压阀 台湾亚德客

高精密电磁阀 台湾亚德客

点胶控制气动配件 台湾亚德客

功能:

1.采用最新多轴点胶控制系统。

2.X、Y、Z三轴全部采用台湾原装线性导轨与美国橡胶传送带。

3.手持示教器操作,能记忆多个点胶作业文件,可随时调用。可连接手持示教器,也可脱开手持示教器运行。可现场教导编程也可手持示教器导入CAD编程。

4.运动轨迹从点到点/直线/圆形/孤形/二轴/三轴的插补,循环定位精度在± 0.03MM以内,可胜任各种复杂图案.点.线.矩形.圆形等人工无法完成的点(涂)胶场合.最适宜制作自动化流水线生产线.一次教导编程后可长期自动作业,节省人力.可根据实际情况进行程序调整速度.

5.可任意改变中途的加工速度。可任意控制点胶、涂胶的量。气压、真空回吸(控制胶水的滴漏)可任意控制。

6.可同时对多个产品进行点胶作业,生产效率成倍增长,附送全套配件.

7.工作精度可达到± 0.03MM.





                  苏州市鑫华智能制造有限公司是高新技术企业,专业研发、生产多轴自动点胶机、锁螺丝机、焊锡机、螺母植入机等非标在线式无人化自动化设备,拥有资深的专业软硬件开发工程师,技术力量雄厚。
          强大的自主研发能力及严格的品质监管体系,凭借高品质、高性价比的竞争优势以节能、快速、稳定、高效的特色,赢得广大客户的高度认可。
          设备均采用高精度零件组装而成,搭配先进的质量检测工具进行精度校准,设备精度、稳定性双重保障。
          可根据客户需求,拟定全套生产线自动化方案。相信我们的产品即使与欧美同类产品比较,在性能、价格双方面绝不逊色,而服务则必令客户更加满意!
